電力工作者在工作中，經常需要用到直流系統接地故障測試儀，該裝置在電力行業應用十分廣泛，主要用于接地點位置的斷定，在電力行業應用十分廣泛，本文就來對此設備是怎么工作的來進行簡單的介紹。

        直流系統接地故障測試儀是新一代直流接地故障測試儀。它能夠更加適用于沒有任何一個電壓技術等級的直流操作系統，配備了高精度的檢測鉗表中，通過對多種信號的高效處理，大大提高了檢測范圍和抗干擾能力，并利用優秀的算法和先進的模糊控制計算理論對絕緣支路進行檢測。優越程度以數值形式表示，充分體現了人工智能的優越性，對確定接地點位置有準確的判斷，可用于每次試驗指出接地點的位置和方向。該裝置以系統安全為首要前提，根據行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場、對系統進行了大量的實際應用沒有任何影響。發電廠和變電站的DC系統為控制、保護、信號和自動裝置提供電力。DC系統的安全連續運行對保證發電和供電至關重要。由于DC系統是一個浮動的不接地系統，如果兩點接地，上述設備可能會出現故障并拒絕運行，從而導致重大事故。因此，當發生一點接地時，應在保證DC系統正常供電的同時，準確、快速地檢測出接地點，以消除接地故障，避免兩點接地可能帶來的危害。

        直流系統接地故障測試儀主要用于在不斷電情況下可以查找發電廠、變電站直流操作系統接地點的準確地理位置。各種不同類型的接地故障，均能迅速地查找出接地點，波形分析法，就是利用在直流母線與地之間沒有加入其中一種具有特定的周期性電壓輸出信號，通過卡鉗式探頭探測各支路電流，分析、計算電流檢測信號基波與諧波的相位及相位差，進而影響判斷企業是否能夠存在一些接地故障及接地故障點。

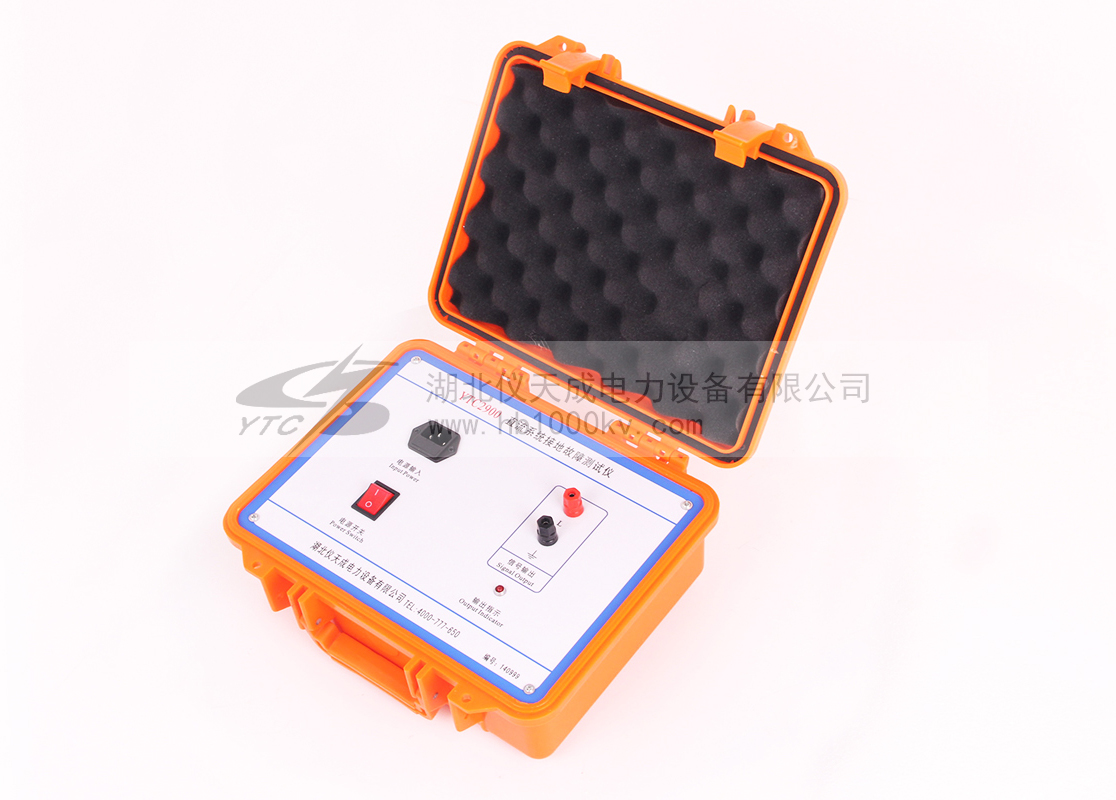

        該器件由信號發生器、信號接收器和信號收集器（卡鉗）組成。查找 DC 系統故障時，必須一起使用這三個故障。該信號發生器不使用傳統的LC或RC振蕩電路，而是采用具有信號穩定性的新數字技術。信號發生器由單片、A/D轉換電路、信號放大濾波器電路、功率放大和直電路、輸出反饋和保護組成。

湖北儀天成電力設備有限公司
2020年1月26日
