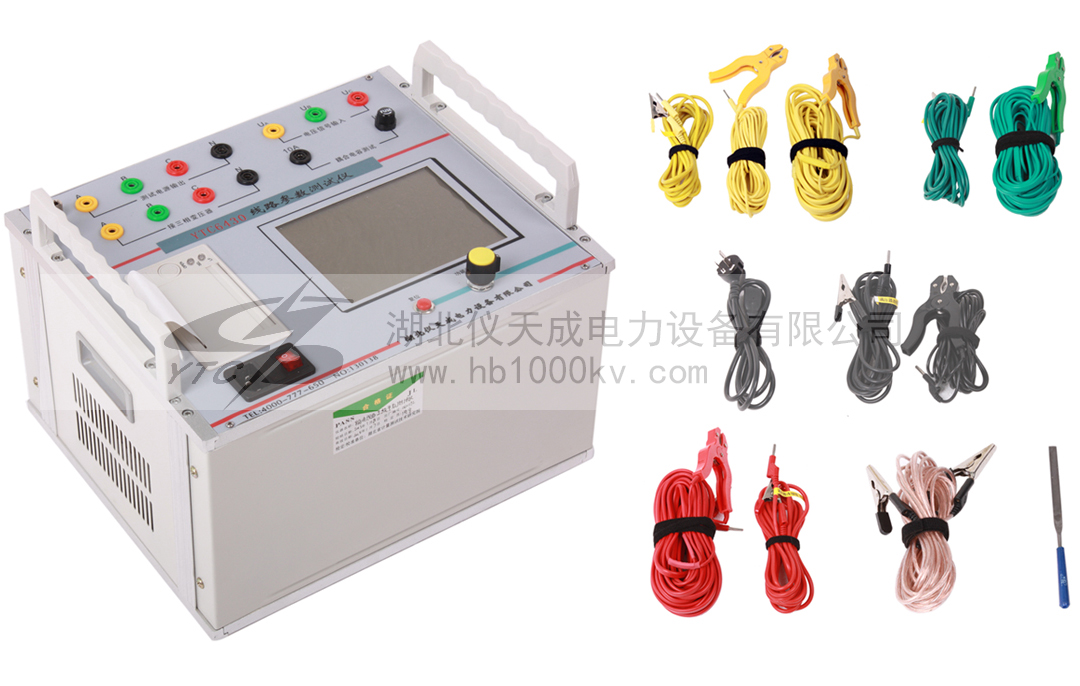

YTC6430工頻輸電線路參數測試儀

YTC6430工頻輸電線路參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行準確的測量。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點
以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，使用簡便、快捷。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC6430工頻輸電線路參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行準確的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷。

產品別稱：線路參數測試儀、輸電線路工頻參數測試儀。

產品特點：
1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。
6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口，工頻輸電線路參數測試儀可擴充校驗數據上傳功能，實現數據的集中管理。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
儀器工作電源	AC 220V ± 10% ，1A ，50Hz
儀器信號電源	信號電壓，三相，AC 0 ～ 300V ，50Hz(由選配的三相調壓器提供)
	信號電流，三相，AC 0 ～ 40A（有效值）(由選配的三相調壓器提供)
測量范圍	正序電容零序電容耦合電容	正序阻抗零序阻抗互感電抗	阻抗角
	50µF	0.1～400Ω	0°～360°
測量分辨率	0.1µF	0.01Ω	0.01°
測量準確度	≥1µF時,±1%讀數,±0.01µF ＜1µF時,±2%讀數,±0.01µF	≥1Ω時,±1%讀數,±0.01Ω ＜1Ω時,±2%讀數,±0.01Ω	電壓＞10V時,±0.2° 電壓0.2 V ～10V時,±0.3°
尺寸及重量	313mm×261mm×237mm;重量：12㎏
儀器使用環境	環境溫度：-15℃—＋40℃ 相對濕度：＜90%
