一、功能特點
它可以測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等電氣參數。
可顯示被測電壓和電流的矢量圖，用戶信息可以同時通過進行分析矢量圖得出中國計量系統設備接線的正確與否。
電流可以通過鉗形變壓器或直接連接來測量。用鉗形電流互感器進行測量時，操作人員在不切斷電流回路的情況下進行測量，既方便又安全，大大保證了測試數據的準確性。
它可以測量和分析公共電網向用戶提供的交流電能質量，可以測量和分析頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。
液晶屏幕可顯示系統單相電壓、電流信號波形并可通過同時可以顯示三相電壓、電流波形。
所有測試界面均具有鎖屏功能，方便用戶讀取和分析數據。
負荷波動監視：測量結果分析以及各種社會用電安全設備在不同企業運行狀態下對公用電網電能產品質量管理造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力技術參數的變化發展趨勢。
動力設備運行過程的調整和動態監測，幫助用戶解決動力設備調整和投入運行過程中出現的問題。
它可以測試和分析電力系統中無功補償和濾波裝置的動態參數，并對其功能和技術指標進行定量評估
可設置進行不同的存儲間隔工作時間，按設置的時間間隔連續存儲信息數據；
內置大容量數據存儲，按1分鐘時間間隔可連續存儲18個月以上，滿足長期監測測試點的需要。
該儀器具有USB接口，可以方便地將數據直接復制到后臺管理計算機上。
儀器可配備微型打印機，隨時將現場進行測試系統數據可以打印出來。
通過功能強大的數據管理軟件，可以將實時采集的數據直接上傳到后臺管理計算機，以便在后臺進行更全面、更快速的處理。
具備萬年歷、時鐘系統功能，實時分析顯示日期及時間。可在現場進行檢測的同時可以保存測試研究數據和結果，并通過串口上傳至計算機，通過后臺資源管理會計軟件（選配件）實現企業數據微機化管理，具備一個強大的報表功能。
采用大屏幕進口彩色液晶顯示，中文操作界面，具有漢字提示信息，多參數液晶顯示界面，人機對話界面友好。
5分鐘后LCD自動關閉，無需操作，讓zui可以大大延長電池的工作時間。
導電硅膠進行按鍵，手感好、壽命長、設計一個合理、操作簡單方便。
內置高容量、高性能鋰離子電池，連續工作10小時以上。
它體積小，重量輕，便于攜帶。可用于現場測量和實驗室標準測量設備。
二、技術指標
輸入特性
電壓進行測量工作范圍：0～200V～800V兩檔。
電流測量范圍：
鉗形變壓器；0.05 mm 2（標準）10A~100A~500A（可選）
相角測量范圍為0°359.99°。
頻率測量范圍: 45ー55赫茲。
電壓通道數:三個通道（UA、UB、UC）。
電流通過通道書：三通道（IA、IB、IC）。
最大傅里葉分析: 64。
1分鐘間隔zui大型連續儲存周期:18個月。
準確度
電參量測量部分：
電壓：±0.2％
頻率: ± 0.001赫茲
電流和功率:0.5％（箝位變壓器1.0％）
相位: ± 0.1 ° （副變壓器 ± 0.2 °）
電能質量部分：
基波電壓的允許誤差≤ 0.5％ f.s .
基波電流可以允許進行誤差: ≤1％F.S.
基波電壓電流相位差測量誤差≤0.2 °
諧波電壓含量測量誤差:≤ 0.1％
諧波電流通過含有率測量系統誤差：≤0.2％
三相電壓不平衡誤差：≤0.2％
電壓出現偏差進行誤差：≤0.2％
電壓變化誤差≤0.2％
工作溫度10至40℃
充電系統電源：AC100V～220V、頻率45Hz-55Hz
主機功耗：≤3VA
電池最大工作時間: ≥10小時
絕緣:（1）電壓、電流輸入端子對外殼的絕緣電阻應≥100米。⑵承受工作電源輸入端與外殼之間1.5KV的工頻，耐壓試驗1分鐘。
容量: 310毫米250毫米150毫米
重量：2.5 Kg
三、結構外觀:

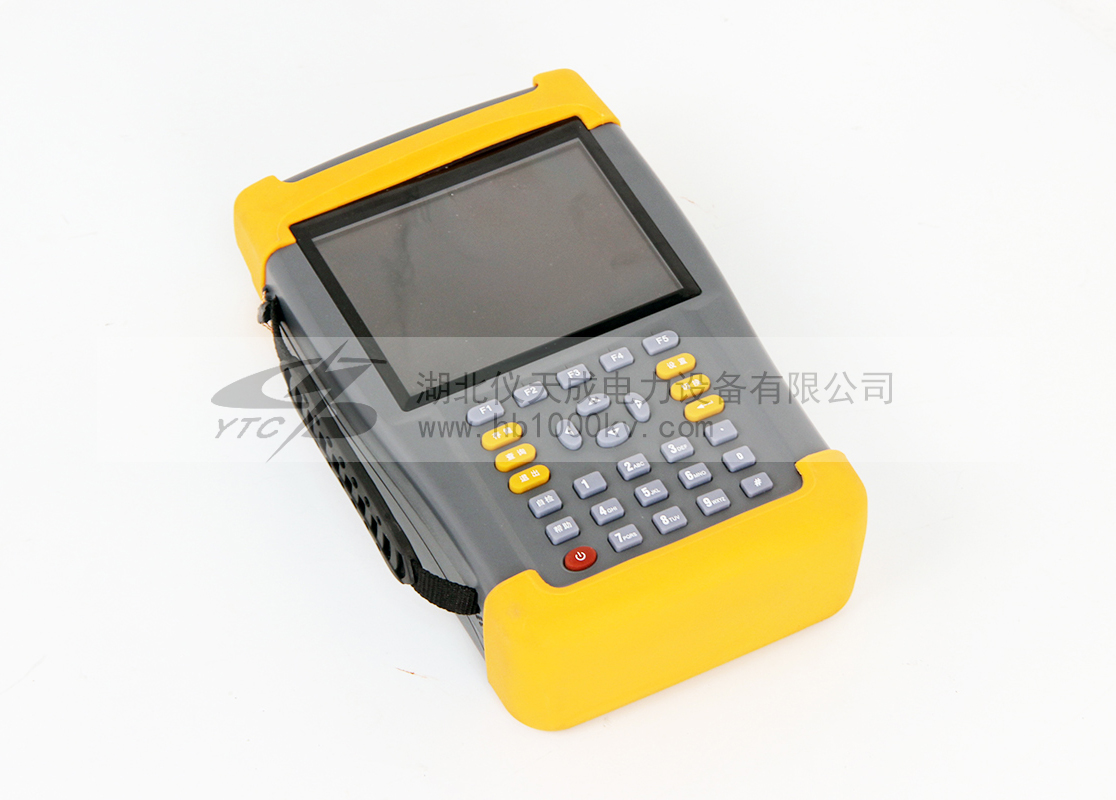

1.外觀尺寸和面板布局
上面是液晶顯示器，下面是鍵盤，上面是接線部分，包括: 電壓輸入端子 ua，ub，uc，un; 電流輸入端子 ia + ，ia-，ib + ，ib-，ic + ，ic-（其中 ia + ，ib + ，ic + 為電流輸入端子，ia-，ib-，ic-為電流輸出端子，副形電流互感器接口（a 相，b 相，c 相鉗） ，光電和脈沖信號接口。
右側下部是其他接口部分，包括:232串口（用于將保存的數據上傳到電腦）；
充電器接口，用于進行連接手機充電器；USB接口，通過網絡數據線可連接以及電腦，將儀器內存儲卡做為大容量數據存儲器可以使用。
裝置應及時充電，防止深度放電。
